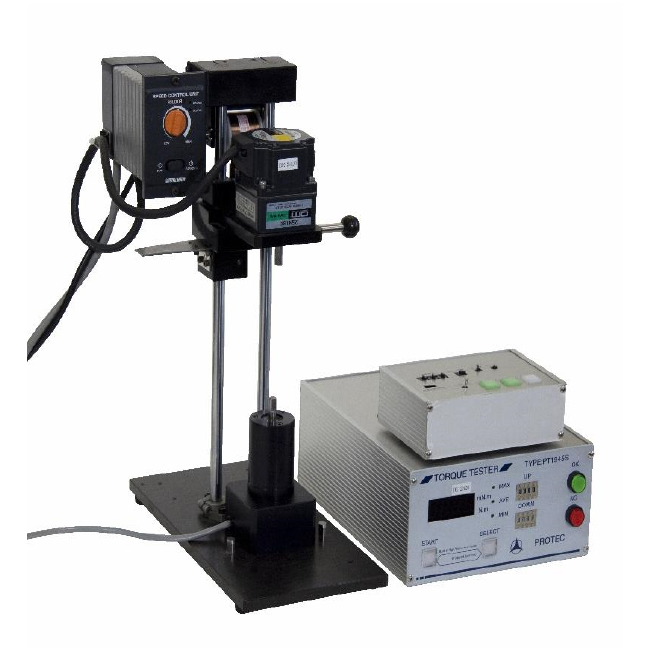

扭矩传感器 – 非旋转式扭矩传感器

¥0.00

扭矩传感器的测试!
・这是非旋转式扭矩传感器。
・扭矩对传感器轴施加电压时输出对应变形量的电压。
・通过输出电压的正负可以判断变形的方向。
・另外,由于具有高度的刚性,所以可以测出响应性高的扭矩。
・还准备了丰富的测试扭矩范围。5mNm~50Nm。

SKU: cn-mt-n07 分类:

描述

额定规格

扭矩综合精度 ±1%/全刻度
零漂 ±0.5%
反复精度 ±0.5%
非直线性 ±0.5%
扭矩输出 DC±2V±0.1
电源电压 ±DC15V±0.5V
消费电力 750mW
安全过载 约200%
使用温度环境 +5℃〜40℃
使用环境湿度 80%R.H以下

扭矩探测器规格

型号 PS1950 PS1911 PS1912 PS1913 PS1914
扭矩 5mNm 10mNm 100mNm 1Nm 10Nm

※扭矩值是名称。详细的数值设为0.98。
※上述以外的扭矩,转数的规格也可以对应,请咨询。

扩展机能

选项 主要特点
数码显示器 附加上下限判定的数码显示器
驱动装置 恒速控制电机驱动装置
(也可以往复控制)
图表显示软件 Windows版K图表显示软件
※连接数码显示器
校正器 校正棒和砝码的简单校正

扭矩传感器

电机驱动装置

※可以和显示器配套使用。可以进行以下的操作。
・电机的外部启动
・旋转方向转换
・最小分辨率的步进移动
・角度设定
・往复运动功能
・磨合运动功能

能够和PS传感器连接的显示器

・可以测试负载扭矩的最大值,最小值,平均值。
・测试扭矩的时间可以指定(T1,T2)。
・通过显示屏上的开关转换可以显示扭矩的最大值,最小值,平均值。
・可以通过外部输入启动测试。
・负载增加到120%的情况下会鸣响过载警报。
・测试时的采样用2msec可以取得65,000个数据。
・设定的扭矩规格通过OK/NG来判定在面板LED上显示。
・通过USB连接可以把数据转送到电脑
