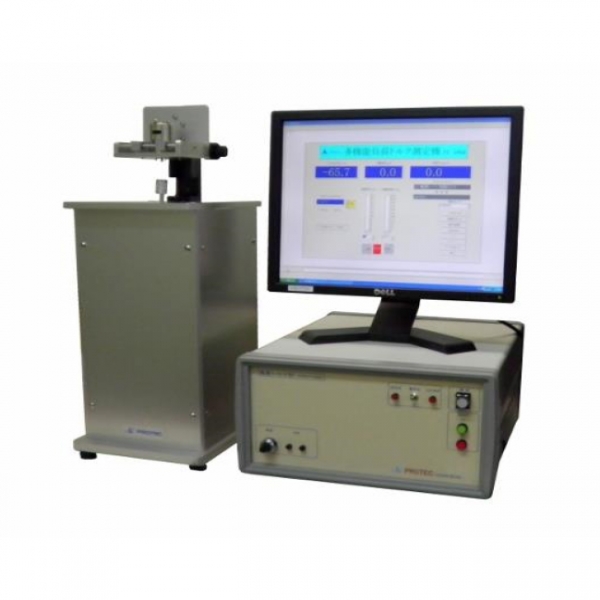

齿槽转矩测试仪

¥0.00

齿槽转矩测试仪的测试!
・这是用来测量电机的齿槽转矩的测试仪。通过恒速转动无励磁电机,测试磁极扭矩和角度的关系(θT)。最适合小型直流电机及步进电机的定位转矩。

SKU: cn-mt-n06 分类:

描述

特点

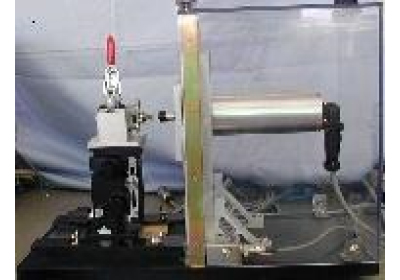

可以简单的安装到传感器

可以简单的安装到传感器

只要把测试电机和传感器连接起来就可以简单测试。不用麻烦的调芯。另外,可以通过XYZ工作台调整和传感器的位置关系。

波浪形显示齿槽

波浪形显示齿槽

判定规格可以设定上限和下限。测试画面上显示OK和NG的标记。显示波动的PtoP的齿槽转矩值。

简单保存测试数据

简单保存测试数据

显示测过的数据的统计数据。当然,数据可以用CSV文件的形式保存。

本体规格

扭矩综合精度 扭矩 ±1%/全刻度
转数 ±1%/全刻度
测试项目 扭矩,转数,角度
测试方式 齿槽转矩测试
测试控制方式 速度控制
※通过选项位置控制也可以对应。
软件规格 测试中实时显示图表
100种参数设定
测试的全数据以CSV文件形式保存
通过选项自动检测螺纹数
电脑 PC/AT交换机
动作环境 Windows
使用电源 AC100V ±10% 50/60Hz
使用温度环境 +5℃〜40℃
使用环境湿度 80%R.H以下

扭矩探测器规格

型号 扭矩 额定转数 扭矩分辨率 扭矩精度
PA10MN 10mNm ~6,0r/min 0.01mNm ±1%F.S.
PA100MN 100mNm ~6,0r/min 0.1mNm
PA1N 1Nm ~6,0r/min 0.001mNm

※扭矩值是名称。详细的数值设为0.98。
※上述以外的扭矩,转数的规格也可以对应,请咨询。
