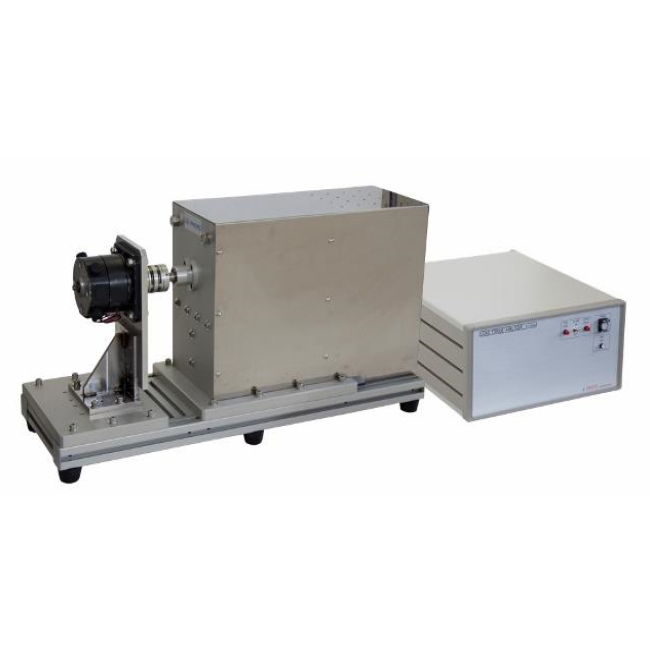

电机扭矩仪 – 电机制动方式

¥0.00

最适合无刷电动机等应答性高度要求的负载测试!
・这个测试计是在负载上采用了电机制动器的电动测试装置。
・通过速度控制和扭矩控制,可以对N-T测试(扭矩控制)及
T-N测试(速度控制)进行高精度的测量。
・另外,通过选项和功率计连接,能够对电流・电压・效率・电力进行测试。
・用于负载的电机是小型,高精度配置的交流伺服电机,最适合无刷电动机等的测试。

SKU: cn-mt-n02 分类:

描述

特点

特点

手动简单负载测试

通过手动操作画面电机可以自由应用制动lRl那时的负载特性可以得到测试。
另外,校对时也可以使用。PT-8000,通过手动画面,可以对电机进行简单负载。

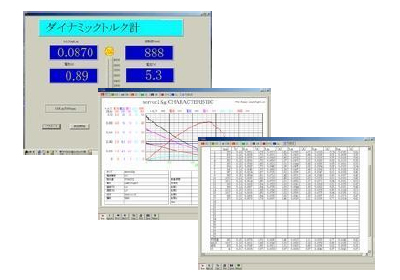

实时显示NT曲线

测试中的数据实时显示各测试点的数据和NT曲线可以保存。适合测试数据的资料做成。

用CSV来保存测试数据

测试过的全部采样数据可以用CSV文件的形式保存。保存的数据可以用这个软件加载。另外,Excel也可以实际应用。

测试方式

扭矩扫描:通过扭矩控制自动测试 / 快速扫描:通过速度控制自动测试
恒转矩 :指定转矩恒定控制 / 恒定速度:指定速度恒定控制

本体规格

扭矩综合精度 扭矩 ±1%/全刻度
转数 ±1%/全刻度
测试项目 扭矩,转数,电流,电压
测试方式 扭矩扫描
快速扫描
恒转矩
恒定速度
负载方式 电机制动器
软件规格 测试中实时显示图表
100种参数设定
测试的全数据以CSV文件形式保存
在统计图表内显示指定负载点的测试值
用平滑平均值显示测试图表
直流电压规格 测试范围~DC200V±1%
直流电流规格 测试范围~DC20A±1%

※以上的测试值可以通过选项对应。交流电机的测试附属功率计。

电脑 PC/AT交换机
动作环境 Windows
使用电源 三相AC200V
使用温度环境 +5℃〜40℃
使用环境湿度 80%R.H以下

扭矩探测器规格

型号 扭矩 额定转数 扭矩分辨率 扭矩精度 容量
MB01 1Nm ~6,000r/min 0.1mNm ±1%F.S. 1Kw
MB10N 10mNm ~6,000r/min 0.1mNm 3Kw

※装置组成还附加别的回生装置。
※上述以外的扭矩,转数的规格也可以对应,请咨询。
