商品介绍

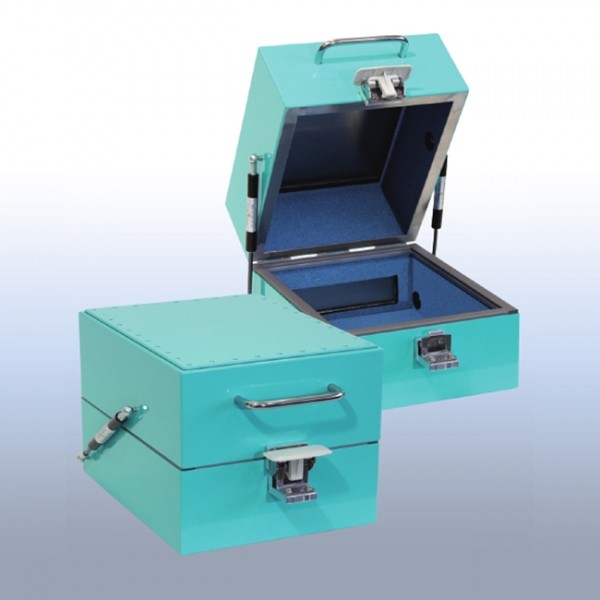

屏蔽箱・电波暗箱

¥0.00

屏蔽箱是为无线通讯产品测试必需的“阻断外部电波干扰,吸收箱内射频信号外泄”而提供的环境。
UHF带的测试广泛覆盖,从移动领域,车载机器到医疗器械等的 IoT/M2M 领域的无线测试都能够得到使用。按照需要,也可以进行定制。

SKU: cn-clg-n06 分类:

描述

产品系列

型号 箱外形尺寸 频带 屏蔽性能
PSB-103 W250×D300×H250 400MHz~2.5GHz
/700MHz~6GHz
-30dB以上
PSB-104 W350×D400×H250
PSB-300 W250×D300×H250 -60dB以上
※也可以对应
-80dB以上
PSB-400 W350×D400×H250
PSB-500 W450×D500×H300

数据加载与统计功能

型号 材料 接口 开闭结构 锁定结构 电波吸收体 天窗
PSB-103 上:铝
下:镀锌铜板
SMA 1个
过滤箱(选项)
附带安装用镶板
自动铰链 舱口盖锁 不能安装
PSB-104
PSB-300 上:铝
下:铝
气体阻尼器 可以安装

※附带安装面板

PSB-400 L型摇柄
PSB-500

选项产品

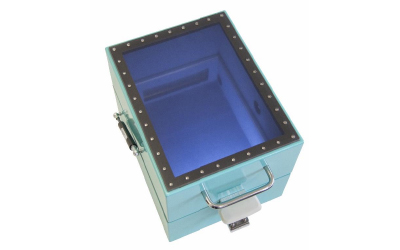

  • 天窗

    屏闭窗(透射窗)
    W238×D288
    屏蔽性能是-50dB

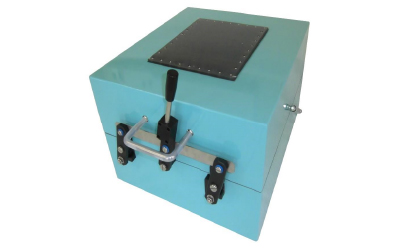

  • L型摇柄

    PSB-400
    PSB-500是标准

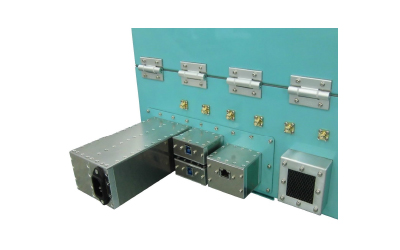

  • 过滤箱

    屏蔽空气过滤器 / USB2.0, USB3.0 / LAN10BASE-T, LAN100BASE-TX, LAN1000BASE-T / D-sub9~37pin, AC-Inlet

※也对应电波吸收体的厚度地变更・SMA连接器的增设,过滤箱一体化等的特制。
另外,也委托制作屏蔽箱内的各种夹具。

特别定做实例

  • 便携式终端测试产线用
    简单屏蔽盒

  • 便携式终端基板测试产线用
    窗口型屏蔽箱

  • 自动开合型

  • 车载无线零件检查用
    大型屏蔽房
